2/2-Wege-Magnetventil: Funktionsprinzip, Typen und Verwendung

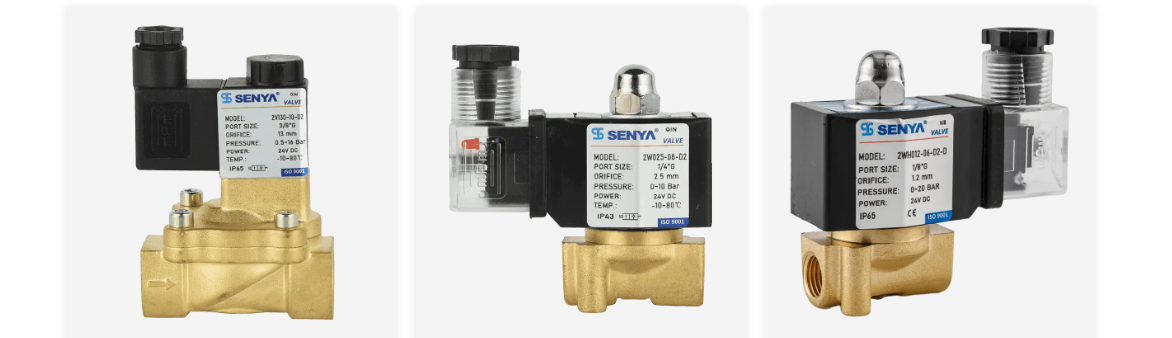

Was ist ein 2/2-Wege-Magnetventil

A 2-Wege-Magnetventil , allgemein geschrieben als a 2/2-Magnetventil ist ein elektrisch betätigtes Ventil mit zwei Anschlüssen und zwei Arbeitsstellungen. Wenn die Spule ein elektrisches Signal empfängt, verschiebt der interne Kolben seine Position und der Strömungsweg zwischen der Einlassöffnung und der Auslassöffnung öffnet oder schließt sich. In der Praxis fungiert ein 2/2-Wege-Magnetventil als Ein- und Ausschalter für Flüssigkeiten oder Gase, die sich durch eine Rohrleitung bewegen.

Die Benennung selbst erklärt die Funktion. Die erste Zahl in „2/2“ bezieht sich auf die Anzahl der Anschlüsse am Ventilkörper und die zweite Zahl bezieht sich auf die Anzahl der Arbeitspositionen, die der interne Kolben einnehmen kann. Ein 2/2-Wege-Magnetventil hat also genau einen Einlassanschluss, einen Auslassanschluss und zwei Zustände: offen oder geschlossen. Dies unterscheidet sich von einem 3/2- oder 5/2-Ventil, bei dem der Durchfluss zwischen mehreren Pfaden geleitet wird, anstatt ihn einfach zu starten oder zu stoppen.

Kurzanleitung für ein Stundard-2/2-Wege-Magnetventil
Funktion	Typischer Wert
Anzahl der Häfen	2 Anschlüsse (1 Einlass, 1 Auslass)
Arbeitspositionen	2 (offen und geschlossen)
Betätigungsmethode	Elektromagnetische Spule und Kolben
Standardstatusoptionen	Normalerweise geschlossen oder normalerweise offen
Gemeinsame Medien	Wasser, Druckluft, milde Chemikalien, Dampf

So funktioniert ein 2/2-Wege-Magnetventil

Das Funktionsprinzip eines 2/2-Wege-Magnetventils basiert auf Elektromagnetismus. Eine Kupferspule wickelt sich um ein Rohr, in dem sich ein beweglicher Kolben, auch Anker genannt, befindet. Wenn Strom durch die Spule fließt, entsteht ein Magnetfeld, das den Kolben aus seiner Ruheposition wegzieht. Eine Rückholfeder drückt den Kolben zurück, sobald der Strom stoppt. Durch diese einfache Hin- und Herbewegung wird die Öffnung im Ventilkörper geöffnet und geschlossen.

Vereinfachte isometrische Struktur eines 2/2-Wege-Magnetventils mit Darstellung des Steckers, der Spule, des Kolbens und der Feder, des Ventilkörpers und der beiden Anschlüsse

Betriebszyklus eines normalerweise geschlossenen 2/2-Wege-Magnetventils

Die Stromversorgung der Spulenanschlüsse erfolgt über den elektrischen Anschluss.
Die Spule erzeugt ein Magnetfeld um den Kolben und das Ankerrohr.
Das Magnetfeld zieht den Kolben nach oben und drückt die Rückholfeder zusammen.
Der Düsensitz wird freigelegt und das Medium bewegt sich vom Einlass zum Auslass.
Sobald die Stromversorgung unterbrochen wird, drückt die Feder den Kolben wieder nach unten und die Öffnung schließt sich wieder.

Betriebszyklus eines normalerweise offenen 2/2-Wege-Magnetventils

Ein normalerweise offenes 2/2-Wege-Magnetventil funktioniert in der umgekehrten Reihenfolge. Die Öffnung bleibt geöffnet, während die Spule stromlos ist, sodass das Medium ungehindert fließen kann. Sobald die Spule mit Strom versorgt wird, bewegt sich der Kolben, um die Öffnung abzudichten, und der Durchfluss stoppt. Diese Konfiguration wird für Leitungen gewählt, die unter normalen Betriebsbedingungen offen bleiben und nur dann abgeschaltet werden müssen, wenn ein bestimmtes Steuersignal ausgelöst wird.

Kernkomponenten eines 2/2-Wege-Magnetventils

Jedes 2/2-Wege-Magnetventil besteht unabhängig vom Gehäusematerial oder der Nennspannung aus einem ähnlichen Satz interner Teile. Wenn Sie jedes Teil verstehen, ist es einfacher, ein Datenblatt zu lesen oder einem Lieferanten einen Fehler zu erklären.

Hauptkomponenten eines typischen 2/2-Wege-Magnetventils
Komponente	Funktion
Spule (Elektromagnet)	Erzeugt das Magnetfeld, sobald elektrischer Strom angelegt wird
Kolben oder Anker	Bewegt sich im Spulenrohr, um die Öffnung zu öffnen oder zu schließen
Rückholfeder	Schiebt den Kolben in seine Standardposition zurück, wenn die Stromversorgung unterbrochen wird
Ventilkörper	Nimmt die Innenteile auf und wird über die Einlass- und Auslassanschlüsse mit der Rohrleitung verbunden
Sitz oder Öffnung	Die Dichtfläche, die steuert, ob der Strömungsweg offen oder blockiert ist
Membran (vorgesteuerte Typen)	Verwendet Leitungsdruck, um eine größere Öffnung mit einer kleineren Spule zu bewegen
Spulengehäuse und Stecker	Elektrische Schnittstelle und Schutz vor Staub und Feuchtigkeit

Normalerweise geschlossene vs. normalerweise offene 2/2-Magnetventile

Ein 2/2-Wege-Magnetventil wird im Allgemeinen in einem von zwei Standardzuständen angeboten. Die Wahl der richtigen Lösung hängt davon ab, was mit der Prozessleitung passieren soll, wenn die Stromversorgung unterbrochen wird.

Vergleich von normalerweise geschlossenen und normalerweise offenen 2/2-Wege-Magnetventilen
Attribut	Normalerweise geschlossen (NC)	Normalerweise offen (NO)
Staat ohne Macht	Geschlossen, kein Durchfluss	Offen, Durchfluss fließt durch
Zustand im eingeschalteten Zustand	Offen, Durchfluss fließt durch	Geschlossen, kein Durchfluss
Typischer Anwendungsfall	Absperrung der Wasserversorgung, Bewässerungszonen, Sicherheitsabschaltleitungen	Entlüftungsleitungen, Kühlkreisläufe, die auch bei einem Stromausfall flüssig bleiben müssen

In den meisten Flüssigkeitskontrollinstallationen a normalerweise geschlossenes 2/2-Wege-Magnetventil ist die Standardwahl, da sie die Leitung bei einem Stromausfall dicht hält, wodurch das Risiko einer unkontrollierten Entladung verringert wird. Normalerweise offene Ventile sind für die kleinere Gruppe von Anwendungen reserviert, bei denen ein unterbrochenes Signal den Durchfluss nicht stoppen soll.

Direktwirkende vs. vorgesteuerte 2/2-Magnetventile

Über die Unterscheidung zwischen „normalerweise geschlossen“ und „normalerweise offen“ hinaus kann ein 2/2-Wege-Magnetventil auch als direkt wirkendes Design oder als vorgesteuertes Design gebaut werden. Der Unterschied liegt darin, wie die zum Öffnen der Öffnung erforderliche Kraft erzeugt wird.

Ein direkt wirkendes Ventil ist nur auf die Magnetkraft der Spule angewiesen, um den Kolben zu bewegen, sodass es bereits bei einem Druckunterschied von Null öffnen kann. Dadurch eignet es sich für kleine Öffnungsgrößen, typischerweise bis zu etwa 15 bis 20 Millimeter, und für Anwendungen, bei denen die Leitung unter Atmosphärendruck stehen kann. Ein vorgesteuertes Ventil nutzt den Leitungsdruck selbst, um das Anheben einer Membran oder eines Kolbens zu unterstützen, wodurch eine vergleichsweise kleine Spule eine viel größere Öffnung steuern kann. Vorgesteuerte Konstruktionen benötigen in der Regel eine Mindestdruckdifferenz zwischen Einlass und Auslass, oft im Bereich von etwa 0,5 bis 1 bar, bevor sie zuverlässig öffnen können.

Relativer Vergleich von direktwirkenden und vorgesteuerten 2/2-Wege-Magnetventilen anhand von fünf praktischen Faktoren, zur Veranschaulichung auf einer einfachen Skala von 1 bis 5 bewertet

2/2-Wege vs. 3/2-Wege vs. 5/2-Wege-Magnetventile

Leute, die nach einem suchen 2-Wege-Magnetventil Manchmal gibt es auch 3/2- und 5/2-Ventile, was verwirrend sein kann, da alle drei das gleiche Spulen- und Kolben-Funktionsprinzip haben. Der Unterschied besteht darin, wie viele Anschlüsse und Flusswege jedes Design steuert.

Anschluss- und Funktionsvergleich bei gängigen Magnetventilkonfigurationen
Konfiguration	Ports	Positionen	Allgemeiner Gebrauch
2/2 Weg	2	2	Einfaches Ein- und Ausschalten von Wasser-, Luft- oder Gasleitungen
3/2 Weg	3	2	Steuerung einfachwirkender Pneumatikzylinder
5/2 Weg	5	2	Steuerung doppelt wirkender Pneumatikzylinder

A 2/2-Magnetventil bleibt die häufigste Wahl, wenn das Ziel lediglich darin besteht, einen Durchfluss zu starten oder zu stoppen, anstatt ihn an verschiedene Ziele zu leiten, weshalb er so häufig für Wasser-, Bewässerungs- und allgemeine Flüssigkeitsabsperraufgaben verwendet wird.

Gängige Ventilkörpermaterialien

Das Gehäusematerial eines 2/2-Wege-Magnetventils bestimmt, wie gut es den durchströmenden Medien widersteht und wie es sich bei unterschiedlichen Temperaturen verhält. Vier Materialien decken die meisten Industrie- und Wasseranwendungen ab.

Ungefähre relative Korrosionsbeständigkeitsbewertung nach Ventilkörpermaterial auf einer Skala von 1 bis 10, nur zum allgemeinen Vergleich

Magnetventilkörper aus Messing

Messing ist das Standardmaterial für allgemeine Zwecke für ein 2-Wege-Magnetventil für den Umgang mit Druckluft, Wasser und Leichtöl. Es bietet ein angemessenes Gleichgewicht zwischen Korrosionsbeständigkeit und mechanischer Festigkeit, weshalb a Lieferant von Messing-Magnetventilen Normalerweise wird es als Standardkörperoption für Bewässerung, allgemeine industrielle Luftleitungen und grundlegende Wasserabsperraufgaben aufgeführt.

Magnetventilkörper aus Edelstahl

Sorten wie Edelstahl 304 und 316 verarbeiten korrosive oder hochreine Medien weitaus besser als Messing. A Wassermagnetventil aus Edelstahl wird häufig für Meerwasser, Salzlake, Reinigungschemikalien, Lebensmittelverarbeitungslinien und medizinische Sterilisationsgeräte gewählt, bei denen Oberflächenkorrosion oder Verunreinigungen nicht toleriert werden können.

Technische Kunststoff-Magnetventilgehäuse

Materialien wie PA, PVC und POM sind leicht und beständig gegen viele milde Chemikalien. A Wassermagnetventil aus Kunststoff kommt häufig in der Tropfbewässerung in der Landwirtschaft, in Fahrzeugwaschanlagen und anderen preisbewussten Wasserleitungen vor, obwohl seine maximale Betriebstemperatur niedriger ist als bei Metallalternativen.

Magnetventilkörper aus Gusseisen

Gusseisengehäuse werden an größeren Anschlüssen für Luft- und Dampfanwendungen verwendet, bei denen die mechanische Festigkeit wichtiger ist als das Gewicht. Für feuchte Außenumgebungen sind sie weniger geeignet, wenn die Oberflächenbeschaffenheit nicht gut gepflegt ist, da unbehandeltes Gusseisen anfälliger für Oberflächenrost ist als Messing oder Edelstahl.

Spannungs- und Spulenoptionen

Die Spule eines 2/2-Wege-Magnetventils kann für mehrere Standardspannungen gewickelt werden, wobei die richtige Wahl in der Regel von der am Installationsort bereits vorhandenen Stromquelle abhängt.

12V Gleichstrom Spulen sind bei solarbetriebenen Tropfbewässerungssteuerungen und tragbaren, batteriebetriebenen Geräten üblich. Käufer, die netzunabhängige oder Solarbewässerungsanlagen bauen, suchen oft nach einem Lieferant von 12-V-Wassermagnetventilen das diesen Niederspannungsbedarf erfüllen kann.
24V DC Spulen sind die Standardwahl für SPS- und automatisierte Produktionsliniensteuerungen, da die meisten industriellen Schalttafeln bereits 24-V-Gleichstromsignale ausgeben. A Hersteller von 24-V-DC-Magnetventilen bietet dies normalerweise als Standardkonfiguration für Automatisierungsprojekte an.
110 V oder 220 V Wechselstrom In ortsfesten kommunalen, landwirtschaftlichen und gebäudetechnischen Installationen, die ohne separaten Steuertransformator direkt an das Stromnetz angeschlossen sind, sind Spulen nach wie vor üblich.

Ungefähre Spulenstromaufnahme nach Spannungstyp für ein 2/2-Wege-Magnetventil mittlerer Größe
Spannung	Typischer Stromverbrauch	Typische Einstellung
12V Gleichstrom	4 bis 6 Watt	Solar- und tragbare Bewässerungssysteme
24V DC	5 bis 8 Watt	Industrielle Automatisierung und SPS-Steuerung
220 V Wechselstrom	8 bis 12 Watt	Feste Gebäude- und Kommunalinstallationen

Durchflusskapazität und Düsengröße

Die Durchflusskapazität eines 2/2-Wege-Magnetventils wird normalerweise mithilfe eines Durchflusskoeffizienten beschrieben, der je nach Region oft mit Kv oder Cv bezeichnet wird. Diese Zahl gibt an, wie viel Medium bei gegebenem Druckabfall durch das geöffnete Ventil strömen kann. Ein größerer Öffnungsdurchmesser unterstützt im Allgemeinen einen höheren Durchflusskoeffizienten, erfordert aber auch entweder eine größere Spule oder eine vorgesteuerte Konstruktion, um genügend Kraft zum Öffnen zu erzeugen.

Ungefähre Durchflusskoeffizientenwerte im Verhältnis zum Öffnungsdurchmesser werden zur Veranschaulichung angezeigt, da die tatsächliche Leistung je nach Design variiert

Typische Anwendungen von 2/2-Wege-Magnetventilen

Da sich ein 2/2-Wege-Magnetventil leicht über ein einfaches digitales Signal steuern lässt, kommt es in einer Vielzahl von Branchen zum Einsatz, die eine zuverlässige, unbeaufsichtigte Durchflussabschaltung benötigen.

Ungefähre Verteilung gängiger Endanwendungen für 2/2-Wege-Magnetventile bei Flüssigkeitskontrollprojekten

Über die oben aufgeführten Kategorien hinaus kommen 2/2-Wege-Magnetventile auch in automatisierten Produktionslinien, landwirtschaftlichen Maschinen und Solarheizanlagen zum Einsatz, wo ein einfaches elektrisches Signal einen Flüssigkeitsweg ohne manuelles Eingreifen starten oder stoppen muss.

So wählen Sie das richtige 2/2-Wege-Magnetventil aus

Bei der Auswahl eines geeigneten 2/2-Wege-Magnetventils für ein Projekt kommt es darauf an, die Ventilspezifikation an die tatsächlichen Betriebsbedingungen der Leitung anzupassen. Die folgenden Faktoren decken die meisten Auswahlentscheidungen ab.

Bestätigen Sie den Medientyp und seine Kompatibilität mit dem Dichtungs- und Gehäusematerial.
Überprüfen Sie den Arbeitsdruck und Temperaturbereich der Leitung anhand der Ventilleistung.
Passen Sie die verfügbare Stromversorgung an, z. B. 12 V DC, 24 V DC oder AC-Netzspannung.
Bestätigen Sie die Portgröße und den Verbindungsgewindetyp, die in der vorhandenen Pipeline verwendet werden.
Wählen Sie je nach Installationsumgebung eine Schutzart aus, z. B. IP43, IP65 oder IP68.
Entscheiden Sie sich für das Gehäusematerial und wählen Sie zwischen Messing, Edelstahl, technischem Kunststoff oder Gusseisen.
Vergleichen Sie die Düsengröße und den Durchflusskoeffizienten mit der erforderlichen Durchflussrate.
Entscheiden Sie, ob die Leitung einen Öffner- oder Öffner-Standardzustand benötigt.
Wählen Sie direktgesteuert für kleine Öffnungen und geringe Druckdifferenzen oder vorgesteuert für größere Öffnungen.

Installations- und Wartungstipps

Ein 2/2-Wege-Magnetventil ist ein relativ einfaches Gerät, aber einige Installationsgewohnheiten machen einen spürbaren Unterschied in der langfristigen Leistung.

Montieren Sie das Ventil mit aufrechtem Spulengehäuse an der Stelle, an der das Datenblatt diese Ausrichtung empfiehlt, da einige Spulenkonstruktionen positionsempfindlich sind.
Installieren Sie vorgeschaltete Filter, um Schmutz von der Öffnung und dem Sitz fernzuhalten, was eine der häufigsten Ursachen für Leckagen darstellt.
Halten Sie die Versorgungsspannung innerhalb von etwa plus oder minus 10 Prozent der Nennspulenspannung, um eine übermäßige Wärmeentwicklung zu vermeiden.
Lassen Sie Ventile, die längere Zeit im Leerlauf sind, regelmäßig laufen, um ein Festkleben des Sitzes oder Kolbens zu verhindern.
Überprüfen Sie regelmäßig die Oberflächentemperatur der Spule, da eine ungewöhnlich heiße Spule auf ein Problem mit der Verkabelung oder dem Arbeitszyklus hinweisen kann.
Dichten Sie die Kabelverschraubung bei Außen- oder Nassinstallationen mit Schutzart IP65 oder IP68 ordnungsgemäß ab, um das Eindringen von Feuchtigkeit in den Stecker zu verhindern.

Arbeiten Sie mit einem erfahrenen Hersteller von 2/2-Wege-Magnetventilen zusammen

SENYA hat seinen Sitz in China Hersteller von 2/2-Wege-Magnetventilen and Hersteller von Wassermagnetventilen ist seit 1994 unter Ningbo SENYA Pneumatic Technology Co., Ltd tätig. Das Unternehmen konzentriert sich auf Ventile, Zylinder und zugehörige pneumatische Komponenten und produziert jährlich mehr als 2.000.000 Komponentensätze auf einer großen Produktionsbasis, die Präzisionsbearbeitung mit automatisierter digitaler Prüfung kombiniert.

SENYA bietet 2/2-Wege-Magnetventile für die gesamte Materialpalette an, die weiter oben in diesem Artikel behandelt wurde Lieferant von Messing-Magnetventilen für allgemeine Linien und Bereitstellung von Optionen für a Wassermagnetventil aus Edelstahl oder ein Wassermagnetventil aus Kunststoff abhängig vom Medium und Budget des Projekts. Auf der elektrischen Seite unterstützt das Unternehmen gängige Spulenanforderungen als Lieferant von 12-V-Wassermagnetventilen für Solar- und tragbare Systeme und als Hersteller von 24-V-DC-Magnetventilen für SPS-gesteuerte Automatisierungslinien.

Für raue Arbeitsumgebungen sind SENYA-Ventile in den Schutzarten IP43, IP65 und IP68 erhältlich und können einen Temperaturbereich von etwa -20 °C bis 200 °C (-4 °F bis 392 °F) sowie einen Druckbereich von einem Mikrovakuum bis zu 200 bar (4351 psi) abdecken. Die Produkte werden in mehr als 30 Länder exportiert, darunter die USA, die Türkei, Spanien, Italien, Großbritannien, Südkorea, Australien und Mexiko, und werden in den Bereichen Autowäsche, medizinische Sterilisation, automatisierte Produktionslinien, Bergbau, Staubentfernung, Musikbrunnen, landwirtschaftliche Bewässerung, Solarprojekte, landwirtschaftliche Maschinen und Lebensmittelverarbeitung eingesetzt. Mit technischer Projektunterstützung und Kundendienst rund um die Uhr arbeitet SENYA mit Kunden zusammen, um eine Flüssigkeitskontrolllösung für das spezifische Medium, die Temperatur und den Druck jedes Projekts zu finden.

Häufig gestellte Fragen

Häufige Fragen, die Käufer zu 2/2-Wege-Magnetventilen stellen
F1: Wofür wird ein Magnetventil verwendet? Ein Magnetventil wird zum Starten, Stoppen oder Lenken des Flusses einer Flüssigkeit oder eines Gases in einer Rohrleitung mithilfe eines elektrischen Signals anstelle eines manuellen Griffs verwendet, wodurch der Fluss automatisch durch einen Timer, einen Sensor oder ein Bedienfeld gesteuert werden kann.	F2: Wie funktioniert ein Wassermagnetventil? Ein Wassermagnetventil funktioniert über eine elektromagnetische Spule, die einen internen Kolben bewegt. Wenn die Spule mit Strom versorgt wird, verschiebt sich der Kolben und öffnet oder schließt den Strömungsweg, wodurch Wasser durchgelassen wird oder dieser blockiert wird.
F3: Was ist ein 2/2-Wege-Magnetventil? Ein 2/2-Wege-Magnetventil ist ein Ventil mit zwei Anschlüssen und zwei Stellungen, das heißt, es hat einen Einlass und einen Auslass und kann nur vollständig geöffnet oder vollständig geschlossen sein und ist entweder als normalerweise offenes oder normalerweise geschlossenes Design gebaut.	F4: Welche verschiedenen Arten von Magnetventilen gibt es? Magnetventile werden üblicherweise in normalerweise geschlossene, normalerweise offene, direkt wirkende und vorgesteuerte Typen eingeteilt und können auch nach der Anzahl der Anschlüsse klassifiziert werden, z. B. in 2/2-, 3/2- und 5/2-Konfigurationen.
F5: Was ist der Unterschied zwischen einem 2/2- und einem 3/2-Wege-Magnetventil? Ein 2/2-Wege-Magnetventil hat zwei Anschlüsse und öffnet oder schließt einfach einen einzelnen Durchflussweg, während ein 3/2-Wege-Magnetventil drei Anschlüsse hat und zum Umschalten des Durchflusses zwischen zwei verschiedenen Wegen oder zur Steuerung eines einfachwirkenden Zylinders verwendet wird.	F6: Kann ein 2/2-Wege-Magnetventil mit 12 V oder 24 V betrieben werden? Ja, ein 2/2-Wege-Magnetventil ist üblicherweise mit 12-V-Gleichstromspulen für Solar- und tragbare Systeme und mit 24-V-Gleichstromspulen für SPS- und automatisierungsgesteuerte Produktionslinien zusätzlich zu den Standard-Wechselspannungsoptionen erhältlich.
