Englisch2-Wege- vs. 3-Wege- vs. 5-Wege-Magnetventile: Der Hauptunterschied
Der Hauptunterschied zwischen diesen drei Konfigurationen liegt in der Anzahl der Anschlüsse und der Steuerung der Flussrichtung. A 2-Wege-Magnetventil hat zwei Anschlüsse und öffnet oder schließt einfach einen einzelnen Strömungsweg, ein 3-Wege-Magnetventil fügt einen dritten Anschluss zum Abgasdruck hinzu und steuert einfachwirkende Geräte, und ein 5-Wege-Magnetventil nutzt fünf Anschlüsse, um Luft in zwei Richtungen zu leiten, was es zur Standardwahl für doppeltwirkende Zylinder macht. Die Auswahl der richtigen Ventilkonfiguration wirkt sich direkt auf die Systemarchitektur, den Energieverbrauch und die Betriebslebensdauer aus Aus diesem Grund ist es wichtiger, die Anzahl der Ports an die Anwendung anzupassen, als die meisten Käufer zunächst erwarten.
Moderne Produktionslinien erfordern zunehmend schnelle Betätigungsreaktionen, wobei viele Systeme heute Reaktionszeiten im Bereich von 15 bis 30 Millisekunden erwarten. Der Einsatz einer falschen Ventilkonfiguration, beispielsweise die Installation einer 3-Wege-Einheit mit geringerer Kapazität an der Stelle, an der tatsächlich ein 5-Wege-Ventil benötigt wird, kann zu einer trägen Zylinderbetätigung und einem messbar verringerten Durchsatz führen. Wenn man weiß, wie die einzelnen Konfigurationen funktionieren, lässt sich diese Art von Diskrepanz beim Systemdesign oder bei der Austauschplanung wesentlich einfacher vermeiden.
Wie ein Magnetventil funktioniert
Ein Magnetventil verwendet eine elektromagnetische Spule, um einen internen Kolben oder eine Membran zu bewegen, die den Strömungsweg im Ventilgehäuse öffnet oder schließt. Wenn die Spule mit Strom versorgt wird, zieht das Magnetfeld den Kolben und verschiebt das Ventil in seine offene oder alternative Durchflussposition. Wenn die Stromversorgung unterbrochen wird, bringt eine Feder das Ventil normalerweise in seinen Standard-Ruhezustand zurück. Dieser grundlegende Mechanismus bleibt bei pneumatischen Luftventilen und einem Wassermagnetventil gleich, obwohl die benetzten Materialien und das Dichtungsdesign je nachdem, ob es sich bei dem Medium um Druckluft oder Wasser handelt, unterschiedlich sind.
Normalerweise offen vs. normalerweise geschlossen
Die meisten Magnetventile sind entweder als normalerweise geschlossene Ventile konstruiert, die geschlossen bleiben, bis sie unter Spannung stehen, oder als normalerweise offene Ventile, die bis zur Erregung geöffnet bleiben. Diese Unterscheidung ist für die Sicherheit und das Prozessdesign wichtig, da ein normalerweise geschlossenes Ventil häufig für Anwendungen gewählt wird, bei denen der Durchfluss bei Stromausfall automatisch gestoppt werden soll, während ein normalerweise offenes Ventil für Prozesse geeignet ist, bei denen ein kontinuierlicher Durchfluss der sicherere Standardzustand ist.

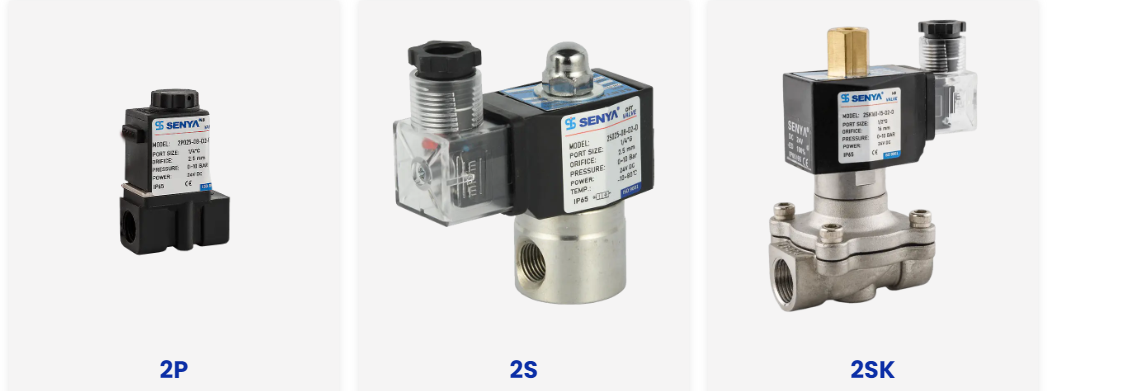

2-Wege-Magnetventil erklärt
Ein 2-Wege-Magnetventil, oft als 2/2-Wege-Magnetventil bezeichnet, um zwei Anschlüsse und zwei Arbeitspositionen anzuzeigen, fungiert als unkomplizierter Ein- und Ausschaltmechanismus. Der Durchfluss fließt entweder direkt durch das Ventil oder ist vollständig blockiert, ohne dritten Anschluss für Entlüftung oder Richtungsumschaltung. Aufgrund dieser Einfachheit ist das 2/2-Wege-Magnetventil die häufigste Wahl, wenn ein System nur einen einzigen Durchflussweg starten oder stoppen muss.
- Kühlwasserleitungen, die den Fluss zu einem Wärmetauscher oder einer Ummantelung starten oder stoppen müssen
- Bewässerungs- und Landschaftsbewässerungskreisläufe, die eine einzige Versorgungsleitung steuern
- Grundlegende Flüssigkeitsabgabesysteme in Lebensmittel-, Getränke- oder Waschanlagen
- Füll- und Entleerungsfunktionen für Tanks und kleine Behälter
Da ein Wassermagnetventil häufig in einer 2-Wege-Konfiguration arbeitet, kommt dieser Ventiltyp in Waschmaschinen, Kühlgeräten, landwirtschaftlichen Bewässerungsanlagen und allgemeinen Wasserversorgungskontrollpunkten vor, wo eine einfache Absperrung die einzige Funktion ist, die erforderlich ist.
3-Wege-Magnetventil erklärt
Ein 3-Wege-Magnetventil verfügt über einen dritten Anschluss zum Ablassen von Druck, der es dem Ventil ermöglicht, Luft von einem angeschlossenen Gerät zuzuführen und abzulassen. Diese Struktur macht das 3-Wege-Ventil zum Industriestandard für die Steuerung größerer Prozessventile oder den Antrieb einfachwirkender Pneumatikzylinder, bei denen der Zylinder unter Luftdruck ausfährt und mithilfe einer Feder und nicht mit Druckluft auf beiden Seiten zurückfährt.
| Verwenden Sie Punkt | Funktion |
|---|---|
| Pilotbetrieb | Aktiviert größere membran- oder kolbenbetriebene Prozessventile |
| Einfachwirkende Zylinder | Liefert Luft zum Ausfahren und ermöglicht gleichzeitig die Entlüftung per Federrückführung |
| Vakuumschaltung | Wechselt zwischen Vakuumerzeugung und -freisetzung |
5-Wege-Magnetventil erklärt
Ein 5-Wege-Magnetventil ist für komplexere pneumatische Betätigungen konzipiert und verwendet fünf Anschlüsse, um Druckluft in beide Seiten eines doppeltwirkenden Zylinders zu leiten und gleichzeitig die gegenüberliegende Seite zu entlüften. Durch diese Steuerung in zwei Richtungen kann der Zylinder mit Druckluft sowohl aus- als auch eingefahren werden, anstatt sich beim Rücklauf auf eine Feder zu verlassen.
Wo typischerweise 5-Wege-Ventile verwendet werden
- Verpackungsanlagen, die präzise Schiebe- und Rückzugszyklen erfordern
- Automatisierte Lagersysteme mit wiederholter Pick-and-Place-Bewegung
- Robotermobilitätsplattformen, die eine koordinierte Betätigung in zwei Richtungen benötigen
- Produktionslinienwerkzeuge, die schnell in beide Richtungen laufen müssen
Der Einbau eines 3-Wege-Ventils mit geringerer Kapazität an einer für eine 5-Wege-Einheit vorgesehenen Position kann den Produktionsdurchsatz um etwa 10 bis 20 Prozent reduzieren , da der Zylinder den angetriebenen Rückhub verliert und stattdessen auf einen langsameren federbetriebenen Zyklus angewiesen ist, der nie dafür gedacht war, die volle Arbeitslast zu tragen.
Vergleich von Antwortzeit und Portanzahl
Ein Blick auf die Anzahl der Ports und die typische Reaktionszeit bei der Betätigung verdeutlicht, warum jede Konfiguration für eine andere Aufgabenkategorie geeignet ist.
Abbildung 1: Vergleich der Portanzahl bei gängigen Magnetventilkonfigurationen
Abbildung 2: Veranschaulichendes Zyklusgeschwindigkeitsmuster im Vergleich zum angetriebenen Rücklauf in zwei Richtungen mit dem Rücklauf per Feder
Anwendungsrisiken durch die Wahl des falschen Ventils
Eine Fehlanpassung der Ventilkonfiguration an die tatsächliche Anwendung birgt betriebliche und kommerzielle Risiken, die sich oft erst lange nach der Installation bemerkbar machen. Eine falsche Anschlussgröße oder ein ungeeignetes Abgasmanagement führen häufig zu einem übermäßigen Gegendruck, der den Dichtungsverschleiß beschleunigt und mit der Zeit das Risiko eines Blow-by erhöht. Um die Ventilausfallrate unter dem üblichen Schwellenwert von 0,1 Prozent zu halten, hängt es für Großserienhersteller in hohem Maße von der Auswahl der richtigen Konfiguration von Anfang an ab und nicht davon, diese später durch Notfallwartung zu korrigieren.
Abbildung 3: Illustrative Rangfolge der Folgen, die häufig mit einer nicht übereinstimmenden Ventilauswahl verbunden sind
Überlegungen zum Wassermagnetventil
Ein Wassermagnetventil verfügt über das gleiche elektromagnetische Funktionsprinzip wie ein Luftventil, besteht jedoch aus Materialien und Dichtungen, die für den ständigen Kontakt mit Wasser geeignet sind, einschließlich korrosionsbeständiger Gehäuse und Membranen, die darauf ausgelegt sind, Mineralgehalt und Druckschwankungen ohne vorzeitigen Verschleiß zu bewältigen. Diese Ventile kommen in Waschmaschinen, Kühlgeräten, landwirtschaftlicher Bewässerung, Landschaftswasseranlagen und allgemeiner Gebäudewasserversorgungssteuerung zum Einsatz, fast immer in einer 2-Wege- oder 2/2-Wege-Magnetventilkonfiguration, da die meisten Wassersteuerungsaufgaben nur eine einfache Öffnungs- und Schließfunktion erfordern.
Bei der Auswahl des richtigen Wassermagnetventils müssen der Arbeitsdruckbereich, die Anschlussgröße, das Anschlussgewinde und die Frage geprüft werden, ob die Anwendung einen normalerweise offenen oder normalerweise geschlossenen Betrieb erfordert, da Wassersysteme häufig andere Standardsicherheitsanforderungen haben als Druckluftkreisläufe.
So wählen Sie zwischen 2-Wege-, 3-Wege- und 5-Wege-Ventilen
- Stellen Sie fest, ob die Anwendung nur eine einfache Ein-/Aus-Durchflusssteuerung benötigt, was auf ein 2-Wege- oder 2/2-Wege-Magnetventil hindeutet
- Prüfen Sie, ob der angeschlossene Stellantrieb einfachwirkend mit Federrückstellung ist, was normalerweise ein 3-Wege-Ventil erfordert
- Überprüfen Sie, ob der Antrieb doppeltwirkend ist und eine motorische Bewegung in beide Richtungen benötigt, was ein 5-Wege-Ventil erfordert
- Passen Sie den Medientyp an und wählen Sie wasserfeste Materialien und Dichtungen für ein Wassermagnetventil im Vergleich zu Standard-Pneumatikmaterialien für Luftkreisläufe
- Bestätigen Sie die erforderliche Reaktionszeit anhand der Ventilspezifikation, insbesondere für Anwendungen in Produktionslinien mit hohen Taktraten
- Stellen Sie sicher, dass die Anschlussgröße und die Druckstufe mit den vorhandenen Rohrleitungen und dem Systemdruck übereinstimmen, um Gegendruckprobleme zu vermeiden
Nebeneinander Leistungsvergleich
Der Vergleich der drei Konfigurationen anhand eines gemeinsamen Satzes praktischer Maßnahmen zeigt, wo jede Option natürlich am besten passt.
Abbildung 4: Vergleichende Leistung von fünf praktischen Maßnahmen auf einer relativen Skala
Branchen und Anwendungen in allen Ventilkonfigurationen
| Industrie | Typische Ventilrolle |
|---|---|
| Energie und Petrochemie | Abschaltung der Prozessleitung und Pilotsteuerung |
| Lebensmittel und Pharmazeutik | Flüssigkeitsausgabe und Steuerung der Wäscheleine |
| Automatisierte Produktionslinien | Doppeltwirkende Zylinderbetätigung für Verpackung und Handhabung |
| Landwirtschaftliche Bewässerung | Wasser-Magnetventil-Durchflusssteuerung über Versorgungsleitungen |
| Staubentfernung und Umwelt | Impulsventilbetätigung und Filtersystemsteuerung |
Über Ningbo SENYA Pneumatiktechnologie

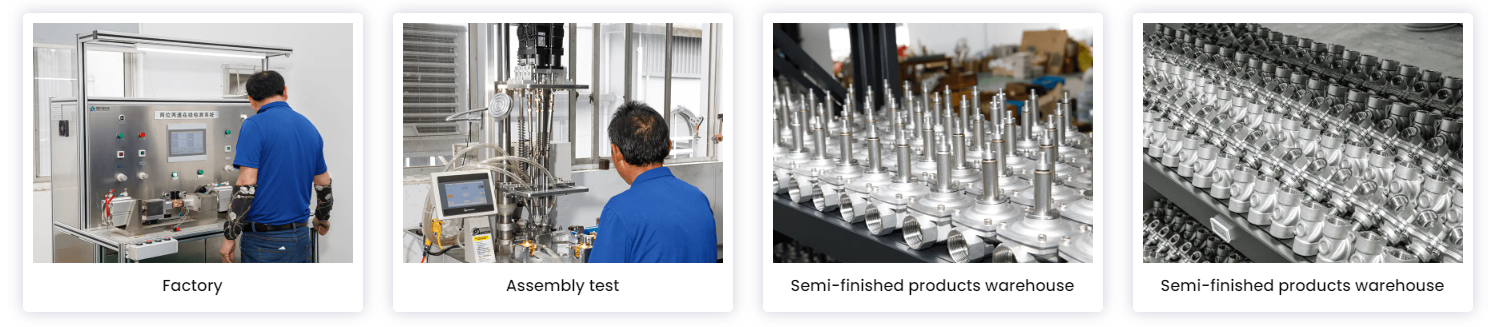

Ningbo SENYA Pneumatic Technology Co., Ltd konzentriert sich seit 1994 auf die Herstellung von Magnetventilen, Zylindern und zugehörigen Pneumatikkomponenten und verfolgt dabei einen kundennutzenorientierten Ansatz bei der Produktentwicklung und -herstellung. Das Unternehmen betreibt in China eine große Verarbeitungsbasis für Präzisionsmaschinen und integriert die Verarbeitung auf hohem Konzentrizitätsniveau mit einer automatischen digitalen Testplattform, um eine gleichbleibende Produktleistung über jeden Produktionslauf hinweg zu gewährleisten.
SENYA produziert Jährlich mehr als 2.000.000 Sätze pneumatischer Komponenten , darunter Zylinder und verschiedene Ventiltypen, mit Produkten, die in über 30 Länder exportiert werden, darunter die Vereinigten Staaten, die Türkei, Spanien, Italien, Großbritannien, Südkorea und Australien. Zu den Anwendungen zählen Autowäsche, medizinische Sterilisation, automatisierte Produktionslinien, Bergbau, Staubentfernung, Musikbrunnen, landwirtschaftliche Bewässerung, Solarprojekte, landwirtschaftliche Maschinen und Lebensmittelverarbeitung, unterstützt durch ein technisches Entwicklungsteam, das in der Lage ist, Komponenten nach Kundenzeichnungen oder Mustern herzustellen.
