In modernen mechanischen Geräten funktionieren verschiedene pneumatische Komponenten wie Zylinder, Greifer und Aktuatoren reibungslos. Auch wenn es scheinbar einfach ist, ist das wirklich entscheidende Element hinter diesem reibungslosen Ablauf das oft übersehene Element pneumatisches Wegeventil . Für Einsteiger in pneumatische Systeme erscheinen Aufbau, Funktion und Rolle des Wegeventils oft komplex – warum macht ein so kleines Ventil beim Starten der Anlage ein ständiges „Klick“-Geräusch? Warum fährt der Zylinder abhängig von dieser Komponente vollständig aus und ein?
Die wesentliche Funktion von a pneumatisches Wegeventil besteht darin, den Druckluftstrom zu lenken, zu bestimmen, in welche Kammer die Luft eintritt und aus welcher sie austritt, und so die Bewegungsrichtung des Aktuators zu steuern. Ohne ein Wegeventil kann die Luft nicht systematisch verteilt werden, der Zylinder verliert seine Fähigkeit zum Aus- und Einfahren und der Betrieb der gesamten Anlage wird unmöglich. Die Rolle des pneumatischen Wegeventils in der Anlage ist weitaus wichtiger, als sich viele Menschen vorstellen. Es sorgt nicht nur dafür, dass sich der Aktor „bewegt“, sondern übernimmt auch die Funktion, die Aktionslogik zu planen. Beispielsweise müssen in einer automatischen Verpackungsmaschine Vorgänge wie Zuführen, Verschließen, Pressen und Zurückführen in einer vorgegebenen Reihenfolge ausgeführt werden. Die Richtungsumschaltung bei jedem Schritt beruht auf einem Wegeventil, das auf ein Signal reagiert. Wenn die SPS ein elektrisches Signal ausgibt, aktiviert sich der Elektromagnet, der Ventilkern bewegt sich, der Luftweg schaltet um und der Zylinder beginnt sich zu bewegen. Nachdem die Aktion abgeschlossen ist, kommt ein weiteres Signal, das Ventil schaltet erneut und die Aktion geht zum nächsten Schritt über. Der gesamte Prozess scheint einfach, aber in Wirklichkeit wird jeder Schritt vom Wegeventil koordiniert, um sicherzustellen, dass die Anlage nach einem logischen Rhythmus arbeitet.
Pneumatische Wegeventile bestimmen nicht nur die Bewegungsrichtung des Aktuators, sondern sind auch für die Sicherheit und Stabilität des Systems verantwortlich. In industriellen Anwendungen müssen Geräte unter ungewöhnlichen Bedingungen wie plötzlichen Stromausfällen, Notausfällen und Druckschwankungen sicher abgeschaltet bleiben. Ein rücksetzbares Wegeventil kann automatisch in seine Ausgangsposition zurückschalten, wodurch der Zylinder in eine sichere Position zurückgebracht wird und gefährliche Probleme wie ein plötzliches Absinken des Roboterarms, unkontrollierte Verletzungen des Greifers oder eine schnelle Kollision des Schlittens verhindert werden. Insbesondere in Szenarien, die eine bestimmte Positionierung erfordern, wie zum Beispiel das Spannen von Werkstücken, das Aufrechterhalten des Drucks oder das Unterbrechen des Betriebs, kann ein 5/3-Ventil mit Mittelpositionsfunktion den Zylinder in einem Zustand „Mittenabdichtung“, „Mittenleckage“ oder „Mittendruck“ halten und so ein präzises Anhalten erreichen oder einen Restdruckaufbau verhindern. Man kann sagen, dass das Wegeventil nicht nur die Aktion steuert, sondern auch als Wächter über den Betrieb des gesamten Systems fungiert.

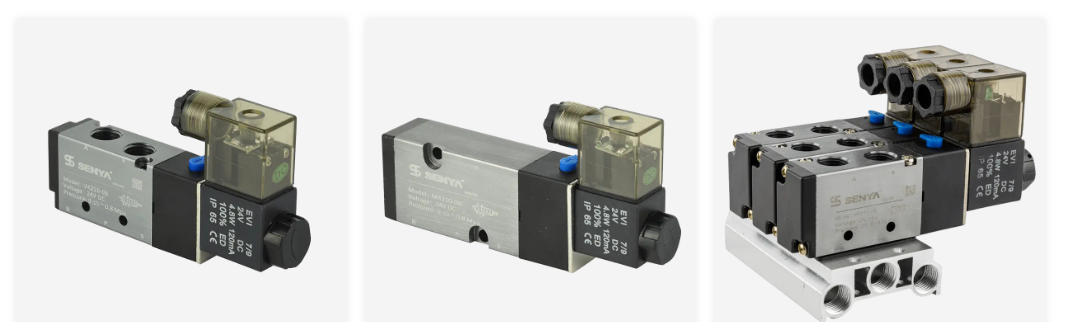

In der Praxis gibt es viele Arten von Wegeventilen, deren unterschiedliche Strukturen unterschiedliche Einsatzszenarien und Funktionseigenschaften bestimmen. Die Begriffe „3/2-Ventil“, „5/2-Ventil“ und „5/3-Ventil“, die Anfänger oft hören, beziehen sich eigentlich auf die Anzahl der Durchgänge und Positionen des Ventils. 3/2-Ventile werden üblicherweise in einfachwirkenden Zylindern oder Luftblaskreisläufen verwendet und zeichnen sich durch eine einfache Struktur und klare Wirkungsweise aus; 5/2-Ventile sind die häufigste Wahl in Industrieanlagen und werden für die Hin- und Herbewegung fast aller doppeltwirkenden Zylinder verwendet. während 5/3-Ventile für Mechanismen geeignet sind, die eine präzise Positionierung und Druckhaltung erfordern, wie z. B. Roboterpositionierung und Haltekraft bei Pressprozessen. Obwohl die Zahlen komplex erscheinen mögen, können Anfänger ihre Arbeitslogik schnell verstehen, sobald sie die Bedeutung der Passagen und Positionen verstanden haben.
Obwohl das pneumatische Wegeventil klein ist, ist es die Seele des gesamten pneumatischen Systems. Es bestimmt die Luftstromrichtung, die Aktionslogik, die Sicherheitsstrategie und die Systemstabilität und ist damit die „befehlendste“ Komponente im Pneumatikkreislauf.
